Hallo guys and girls.

Ik ga mijn xr600r iets veranderen, de redenen laat ik even in het midden, daar zal ik later op terug komen.

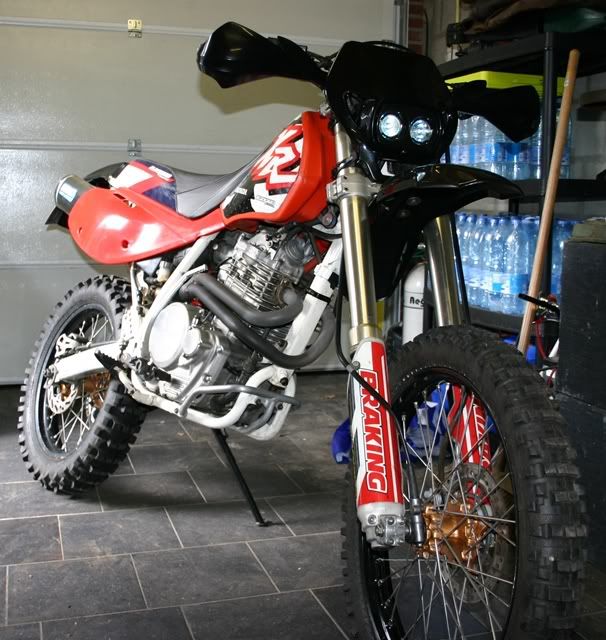

Nu ziet ze er nog zo uit:


De aanpassingen:

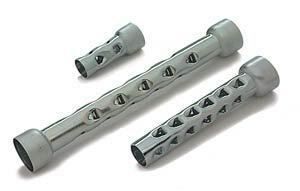

-een db killer:

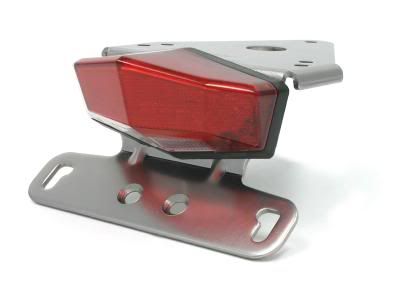

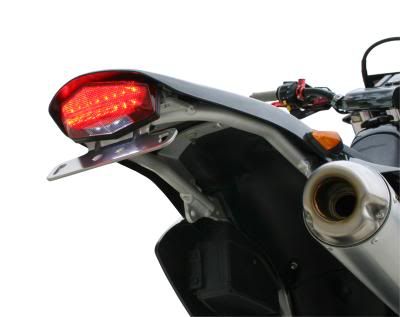

-LED achterlicht combinatie:

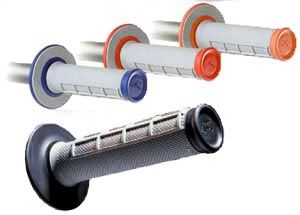

-niew setje hanvatten:

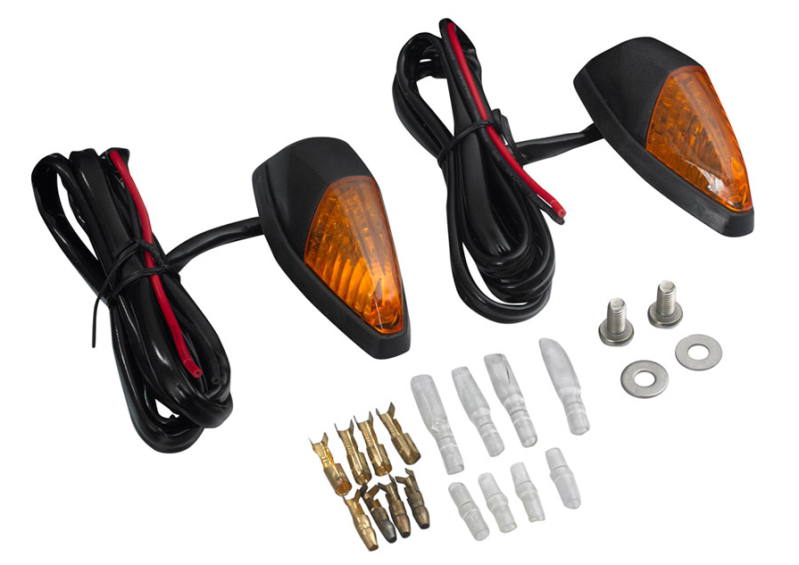

Knippers achter:

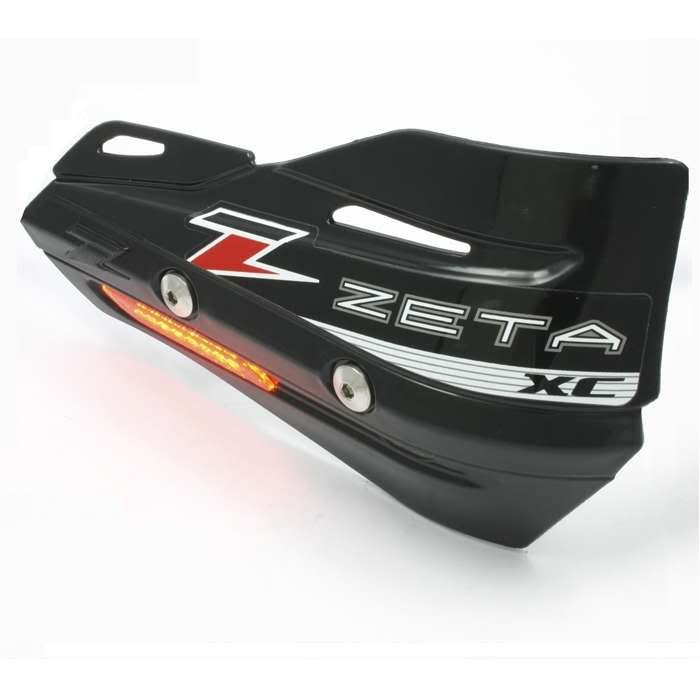

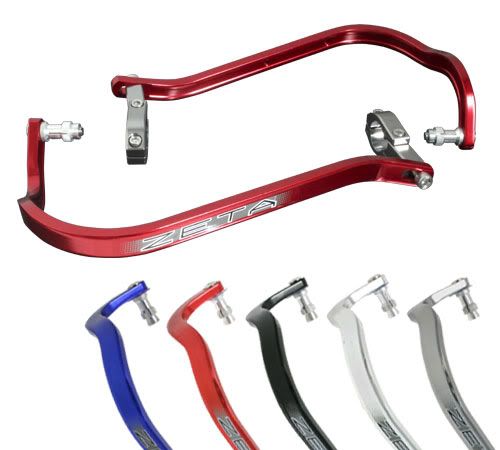

-knippers in handguards (leds):

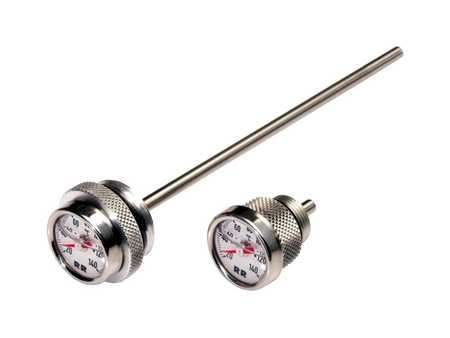

-olie temp meter:

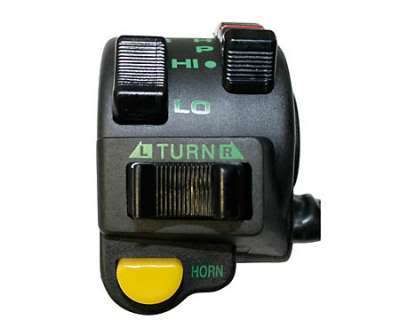

-bedienings schakelaar:

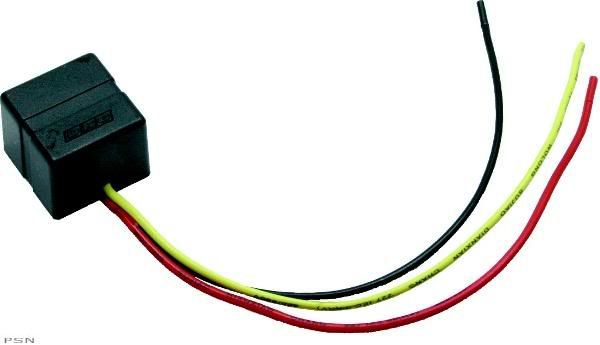

- LED relais:

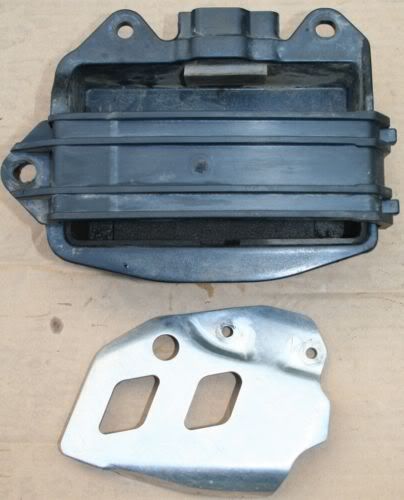

-battery box (van suzuki drz):


-accu 12 volt 3,2Ah:


hier een linkje waarop te zien is hoe de knippers en achterlicht combo werken, op een yamaha.:
http://www.youtube.com/watch?v=SzYccMBImk0

klein materiaal zoals:
gelijkrichter, bekabeling and stekkers.



De knippers en achterlicht combo gaan werken via de accu, de rest blijft zoals het was.

de accu gaat geladen worden (via gelijkrichter) dmv de motor zelf maar ook een externe aansluiting zal ik aanbrengen, zodat een druppellader kan worden aangesloten.

De onderdelen zijn reeds besteld, in USA, G. Brittain, Duitsland en Ned.

Zodra alles aangekomen is, zal ik meerdere pics plaatsen en daarmee de voortgang en eindresultaat tonen.

wolfie/henry.

_________________
greets, wolfie.

Sow.. noem je dit iets aanpassen haha Ziet er wel sjiek uit allemaal ben echt benieuwd maak je wel een paar datail foto's vooral plaatsing accu enzo...Leuk om te volgen.Ga zelf ook nog eens bezig met een accu erop te krijgen

Hoi Guys.

Tot heden gemonteerd:

-hand guards met knippers
-achter knippers
-accu bakje (v.e. Suzuki drz400) raakt de band niet.
-achterlicht combo (aangesloten en werkt perfect op eigen spannings verzorging)

zodra accu's en schakelaar binnen zijn, meer pics.








greets, henry

_________________
greets, wolfie.

accu bakje gevuld me 2st 12V-1.3Ah accu's, paralel en het knipper relais.
stekkeraansluitingen gemaakt, zodanig dat de positieve (+) of negatieve (-) pool,
nooit het frame kan raken. Dus accu is altijd gescheiden vd rest van het circuit.

Voor de zekerheid een RVS beugeltje gemaakt on het extra gewicht, van ca 1Kg,
niet volledig te laten dragen door kunstof deksel.
Dit zou bij een valpartij de deksel kunnen doen scheuren.
Om deksel snel te kunnen verwijderen natuurlijk een sleuf-gat aan onderzijde vd beugel gemaakt.
-let wel...alles is nog niet aangedraaid, zadel moet ook nog er op

meer pics zodra de stuurschakelaar aangekomen is.

_________________
greets, wolfie.

vandaag het verbruik getest van een set knippers, dus l-voor en l-achter.

Viel enorm mee, slechts 100mA, mijn accus zijn samen 2.6Ah dus ruim voldoende voor ca 20 uur continue gebruik vd knippers.

oftewel 1 week rijden zonder laden is geen probleem.

_________________
greets, wolfie.

Klinkt allemaal goed en ziet er ook nog netjes uit allemaal.

_________________
http://sites.google.com/site/xr250rsnipes/

oops, dit had een vervolg moeten worden, geen nieuwe post,
zou een moderator aub dit kunnen veranderen. bvd.

en eindelijk gereed, vandaag de nieuwe switch geinstalleerd en aangesloten.

morgen stukkie baggeren.





en garage opruimen....

_________________
greets, wolfie.

om het allemaal compleet te maken..
besteld: uitlaat systeem zie link:
http://www.jcmotors.com/p-10343-big-gun ... 85-09.aspx

en een gereedschaps tasje:
http://cgi.ebay.com/ebaymotors/ws/eBayI ... ANL%3A1123


pics:

_________________
greets, wolfie.

mooie pretpijp(uitlaat) komt er aan !!
,Mvg jordie

_________________
De echte motorrijders leren het in het zand

Honda XL 500 SZ 1979
Honda XL 500 RC 1984(restauratie project)
Yamaha DT 50 X (Supermoto) 2007

met enorme dank aan van Lanstech motoren (bestelling was al verzonden eer het geld bij de goede man op rek stond)..een aanrader deze toffe Fries.
nieuwe, zwarte, vork beschermers geplaats.



Nu nog flink schure, primeren en lakken aan de zij-panelen.
